Ứng dụng của máy uốn 2D – 3 Trục
Ứng dụng uốn vòm mái nhà, cổng, lan can, cửa sổ, khung nhà kính, kết cấu thép cong trong xây dựng
– Ứng dụng uốn các chi tiết cong trong các công trình xây dựng nhà xưởng
– Uốn các chi tiết cong trong sản xuất bàn ghế, xe kéo xe nâng…
– Uốn các chi tiết khung, gầm xe ô tô
Sản phẩm rất phù hợp với các xưởng ,công ty,doanh nghiệp phân phối nhôm ,sắt làm kết cấu thép (máy vòm, sản xuất lan can, hoặc gia công bán thành phẩm cho công ty khác,…)
Khả năng uốn 2D – 3 Trục
– Uốn được sắt hộp, tròn, nhôm hộp, nhôm định hình, ống kẽm mạ kẽm,…
– Khả năng uốn bán kính nhỏ nhất: 100mm
– Khoảng cách 2 trục dưới: 550mm-750mm
– Phù hợp uốn cung tròn, vòng tròn, biên dạng cong theo yêu cầu, biên dạng cong có nhiều góc R và đường cung trong cùng 1 sản phẩm
Thông số kỹ thuật của máy uốn 2D – 3 Trục
| STT | Nội dung | Thông số |

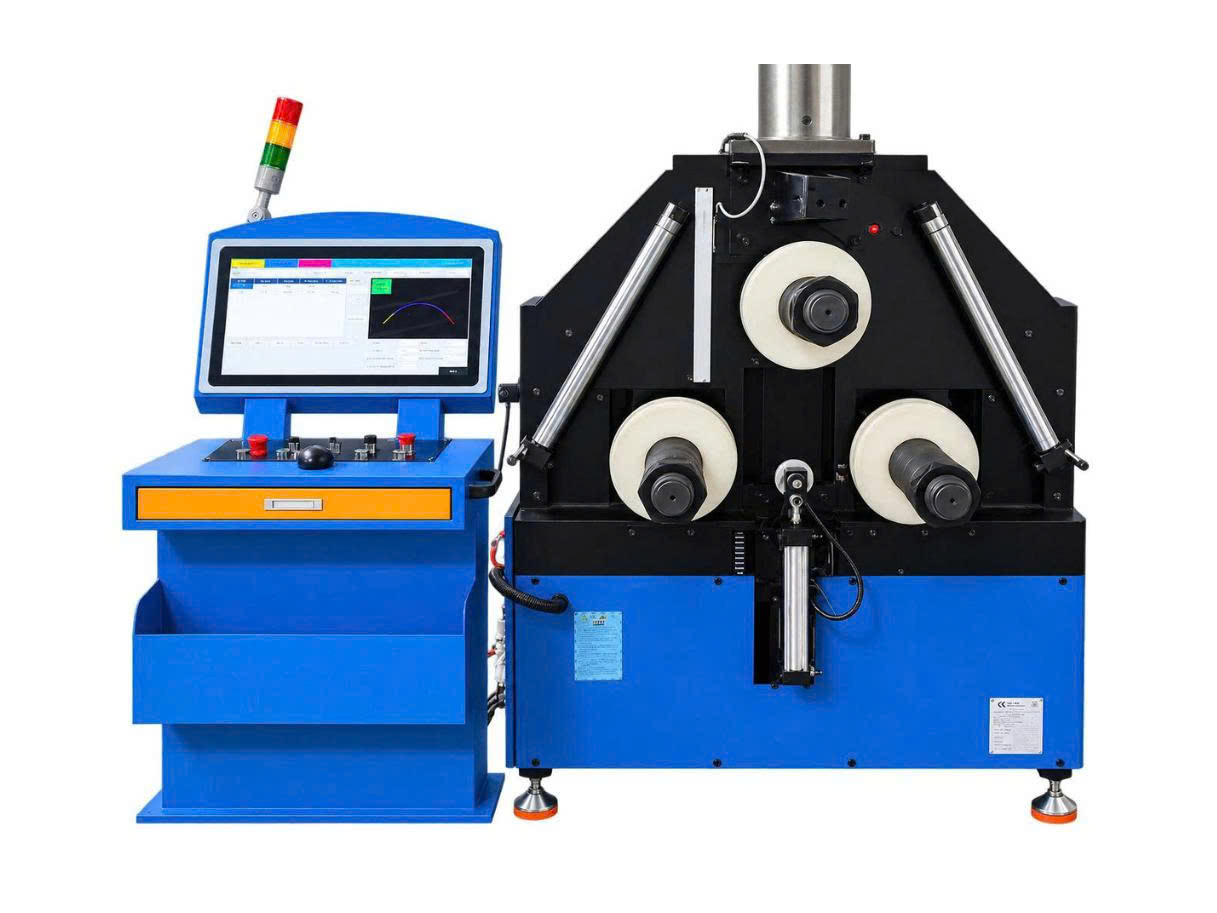

| 1 | Hình ảnh máy | |
| 2 | Loại máy | CNC 3 Trục -Ngang |
| 3 | Khả năng uốn tối đa | Thép hộp thông thường: 80x40x3.0mm
Thép hộp tối đa có thể uốn: 100x50x3.0mm |
| 4 | Bán kính uốn nhỏ nhất | 100mm (tùy thuộc vào độ rộng của phôi uốn phôi, với hộp 100×50 bán kính nhỏ nhất 250mm) |
| 5 | Chi tiết uốn | Uốn 2D theo bản vẽ |
| 6 | Tốc độ quay trục | 1-15 vòng/phút |
| 7 | Khoảng cách 2 trục dưới | 550-750mm |
| 8 | Hành trình trục Y | 220mm |
| 9 | Thước quang | Sino ka300 (hành trình 300mm) |
| 10 | Encosder | 2000 xung |
| 11 | Đường kính trục uốn | 80mm |
| 12 | Chiều dài trục uốn | 250mm |
| 13 | Momen uốn lớn nhất | 9900 N.M |
| 14 | Bộ lô uốn thép hộp theo máy | 30×30, 40×40, 40×60, 40×70, 40×80, 20×40, 30×60 |
| 15 | Linh kiện máy ( servor driver, motor, linh kiện điện, linh kiện khí nén…) | Schnieder, Rexroth |
| 14 | Motor thủy lực | 13KW |
| 15 | Kích thước | LxWxH 1840x1360x1350 |
| 16 | Chức năng định vị phôi uốn | Tự động định vị |
| 17 | Nhập dữ liệu uốn | Nhập trực tiếp bằng file DXF hoặc nhập trực tiếp trên màn hình điều khiển |
| 18 | Xuất sứ | Trung Quốc |
| 19 | Trọng lượng | 2500Kg |
Ưu điểm vượt trội
– Sử dụng hệ thống điều khiển CNC giúp dễ dàng cài đặt bán kính uốn chiều dài cung uốn, tạo sự đồng đều ổn định khi uốn hàng loạt
– Thiết kế quy trình uốn đơn giản thông minh, có thể nhập trực tiếp qua file DXF giúp giảm thời gian gia công và đa dạng hóa sản phẩm gia công
– Chế độ bù góc uốn, bán kính uốn, cung uốn thông minh dễ hiểu.
– Khoảng cách trục uốn được điều chỉnh linh hoạt bằng thủ công giúp tăng lực uốn khi cần thiết.
– Trục uốn lên tới 80mm đảm bảo sự ổn định chắc chăn ngay cả khi uốn vật liệu dày và lớn.
– Sử dụng thước quang tuyến tính sino để điều khiển vị trí trục uốn Y đảm bảo tính chính xác và ổn định khi uốn
– Sử dụng encosder để đảm bảo cung uốn chính xác

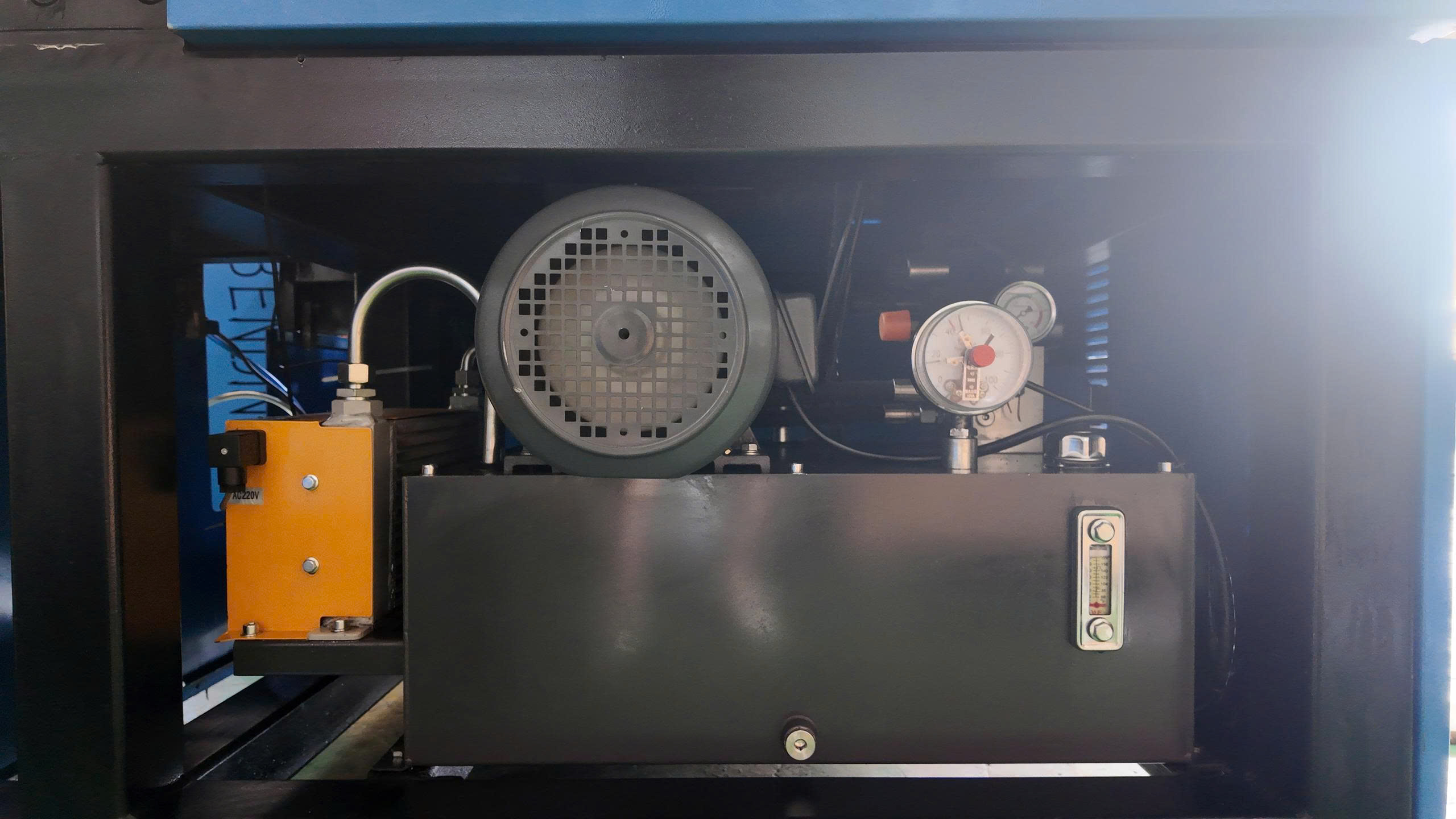

– Hệ thống thủy lực điều khiển hoàn toàn tự động, có hệ thống làm mát dầu đảm bảo tính ổn định khi máy chạy liên tục

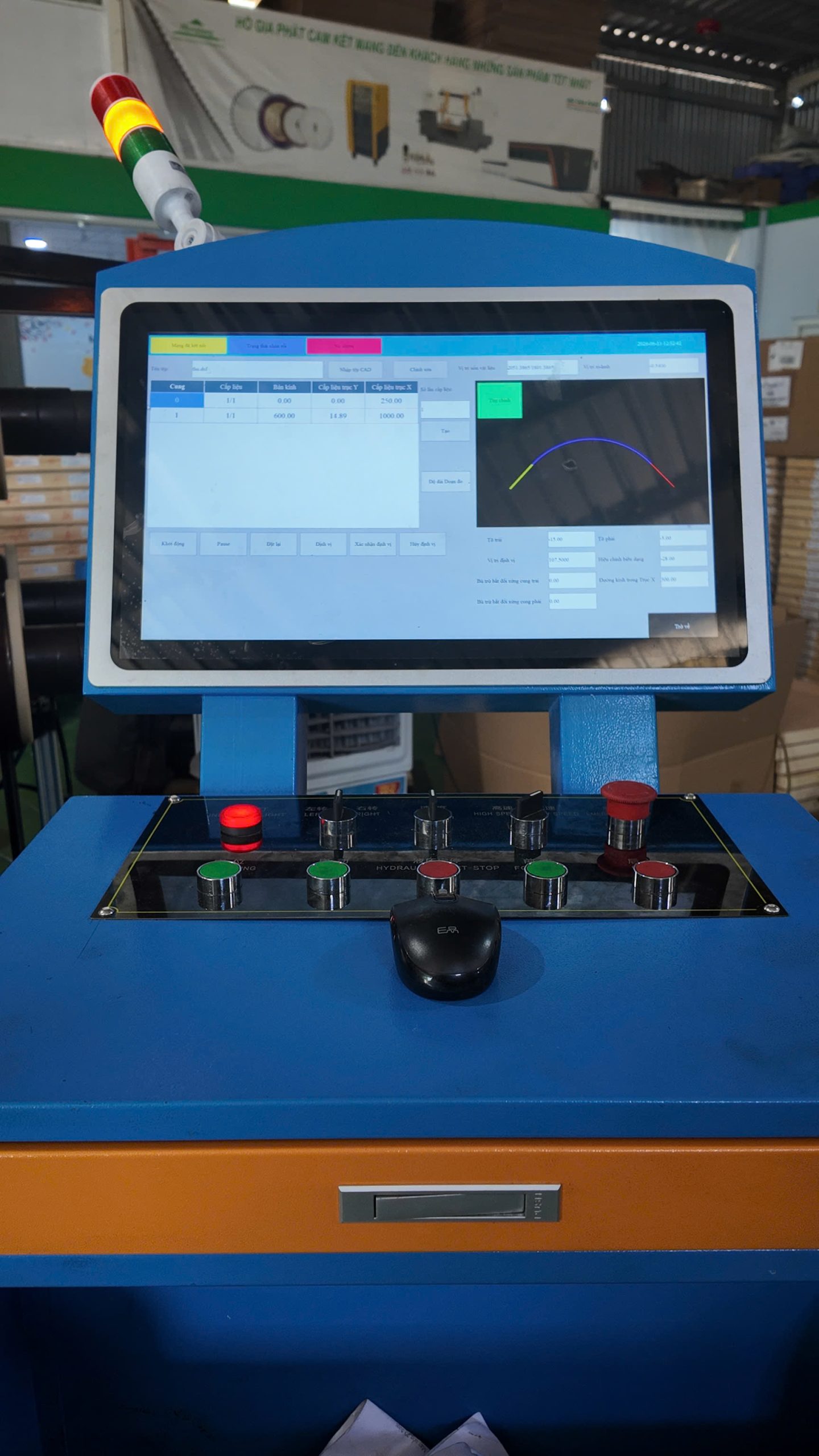

– Màn hình điều khiển cảm ứng thông minh, kết nối mạng, add file điều chỉnh chương trình uốn dễ dàng.
