Máy cưa vòng SEIKI 330B là một trong những máy cưa vòng được Hồ Gia Phát phân phối. Đặc điểm tương tự máy cưa vòng SEIKI GZK4232, công dụng của máy có thể cắt được nhiều loại kim loại khác nhau gồm: thép, nhôm, inox, sắt,… Được ứng dụng rộng rải trong các ngành gia công kim loại, sản xuất phôi, ngành cơ khí. Các dòng máy SEIKI luôn cho ra sản phẩm chất lượng đạt tiêu chuẩn giúp cho doanh nghiệp tăng năng xuất cũng như sản lượng sản xuất.

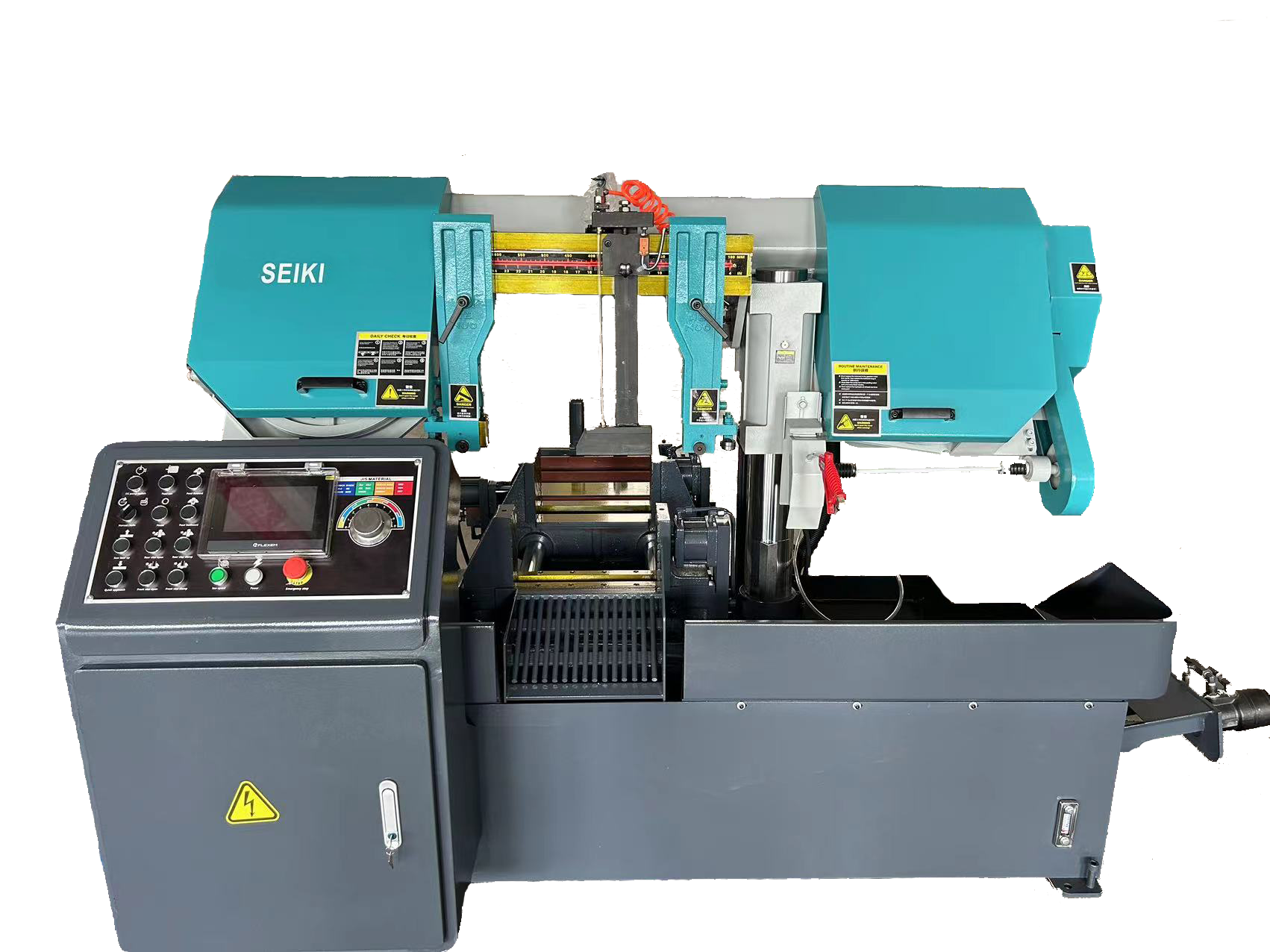

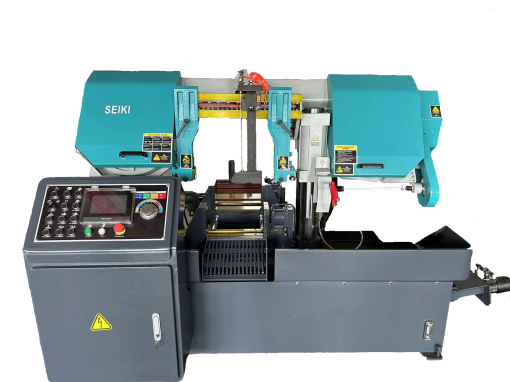

MÁY CƯA VÒNG SEIKI 330B
Máy cưa vòng Seiki 330B cắt phôi tự động là một dạng máy cưa vòng. Tuy sở hữu độ an toàn và chính xác cao nhưng máy được vận hành khá đơn giản.
Máy có đọ ổn định cao, tiếng động gây ra không quá lớn, đặc biệt sai số cho sản phẩm cực kì nhỏ. Các thao tác đẩy phôi, cấp phôi và đo kích thước phôi cắt hoàn toàn tự động thông qua các thông số lập trình cài đặt sẵn.
Thông số kỹ thuật
Thông số kỹ thuật máy cưa vòng SEIKIO 330B được mô tả theo bảng sau:
| Khả năng cắt tối đa | ● 330 mm■ 330×330 mm (W X H) |
| Tốc độ lưỡi | 20~80 m/phút |
| Quy cách lưỡi | 4115 x 34 x 1.1 mm |
| Công suất động cơ lưỡi cưa | 4 kw |
| Công suất động cơ cấp phôi | 0.75 kw |
| Công suất động cơ làm mát | 0.09 kw |
| Dung tích thùng dầu | 60L |
| Cắt/nạp phôi | Điều chỉnh tốc độ vô cấp bằng thủy lực |
| Độ chính xác cấp phôi | ±0.1mm |
| Kẹp phôi | Thủy lực |
| Dẫn động chính | Bánh đà |
| Độ ồn vận hành | <85db |
| Dụng cụ lấy phoi | Tự động |
| Căng lưỡi cưa | Thủy lực |
| Điều chỉnh tốc độ lưỡi cưa | Biến tần |
| Phát hiện gãy lưỡi cưa | Tự động |
| Phương pháp vận hành | Thủ công và Tự động |
| Thiết bị đo theo chiều dài cắt | Thước quang |
| Nguồn điện | 380VAC ±10% 50Hz ±1Hz 3 pha |
| Nhiệt độ | -5°C đến 45°C |
| Kích thước | 2100x2030x1400mm |
| Trọng lượng | 1650 KG |
Công dụng máy cưa vòng SEIKI 330B
Máy cưa vòng chủ yếu các vật liệu dày, kim loại nặng và các chi tiết ống vuông, tròn dạng đặc lẫn rỗng, phôi sắt chữ Y, phôi sắt chữ H, các nguyên liệu được ứng dụng trong ngành cơ khí công nghiệp.
Nguyên lý hoạt động của máy cưa vòng SEIKI 330B
Máy cưa vòng Seki được thiết kế để người sử dụng có thể vận hành một cách đơn giản, tuân theo các bước cơ bản sau đây:
1. Khởi động máy cưa.
2. Đưa phôi vào máy sau khi máy đã được khởi động. Sử dụng nút điều khiển trên màn hình cảm ứng để kiểm tra và kẹp chặt phôi.
3. Thiết lập các thông số cho vật liệu cần cắt như kích thước, chiều dài và số lượng.
4. Lựa chọn chế độ cắt: máy cưa cung cấp hai chế độ là tự động và cắt tay. Trong chế độ tự động, máy sẽ tự động hoạt động dựa trên các thông số cắt đã được cài đặt trước đó, thực hiện các chu kỳ cắt liên tục mà không cần sự can thiệp của người sử dụng. Chế độ cắt tay sẽ dừng lại sau một chu trình cắt.
5. Kiểm tra lại các thông số cắt cuối cùng, đảm bảo an toàn và tiến hành vận hành máy cưa để bắt đầu quá trình cắt.
6. Lấy ra phôi cắt, kiểm tra và lặp lại quá trình cho các chu kỳ cắt tiếp theo khi cần thiết.
Cấu tạo cơ bản của máy cưa vòng SEIKI 330B
- Hệ thống truyền động thủy lực của máy cưa vòng kim loại bao gồm các thành phần như máy bơm, van, xi lanh, bồn chứa, đường ống và các bộ phận phụ trợ khác. Việc nâng dầm cưa và kẹp phôi được thực hiện thông qua cơ cấu ben thủy lực, được điều khiển bằng hệ thống điện. Hệ thống này cũng bao gồm van điều khiển tốc độ, giúp điều chỉnh tốc độ để máy cưa có thể linh hoạt cắt được các vật liệu khác nhau.
- Hệ thống điều khiển điện của máy cưa bao gồm bộ điều khiển, van điện, và mạch điện điều khiển trung tâm, được sử dụng để điều khiển các hoạt động của lưỡi cưa và hỗ trợ vận hành hệ thống thủy lực.
- Hệ thống làm mát của máy bao gồm motor bơm làm mát, đưa nước làm mát đến vị trí cắt để làm mát lưỡi cưa hiệu quả. Sau khi làm mát, nước được thu hồi trở về bồn chứa để tái sử dụng.
- Hệ thống bôi trơn của máy bao gồm các bộ phận như bàn chải sắt, hộp số, bánh răng, ổ trục chủ động và ổ trục sâu của xi lanh nâng, cùng với vít kẹp trên mặt trượt của di động, được thiết kế để bôi trơn hiệu quả bằng dầu. Bộ hộp số của máy cưa cũng được bôi trơn làm mát bằng dầu hộp số chuyên dụng, giúp bảo vệ và kéo dài tuổi thọ của các bộ phận này.
- Bộ chuyền động lưỡi cưa của máy bao gồm motor chính, bộ hộp số, bánh đà chủ động, bánh đà dẫn động và bộ căng lưỡi cưa. Lưỡi cưa được căng bằng bộ căng lưỡi cưa, và khi người sử dụng khởi động quá trình cắt phôi, motor chính chuyển động bánh đà chủ động qua bộ hộp số. Bánh đà chủ động quay dẫn động lưỡi cưa, đồng thời bánh đà dẫn động giúp ổn định và hướng dẫn lưỡi cưa quay vòng đều. Máy cưa Seki 4232 cho phép người dùng thay đổi tốc độ quay lưỡi cưa bằng cách thay đổi tỷ số truyền trong puly dẫn động, với 4 cấp tốc độ khác nhau: 23/43/62/75 m/phút.
- Hệ thống điều khiển của máy cưa bao gồm màn hình điều khiển cảm ứng, nút điều khiển trên bộ điều khiển, nút dừng khẩn cấp và nút điều chỉnh tốc độ cắt (tốc độ ăn dao). Hệ thống này cho phép người sử dụng điều khiển các hoạt động như kẹp phôi, đẩy phôi, nâng hạ bàn cưa thông qua hệ thống thủy lực. Trong mỗi chu kỳ cắt, sau khi cài đặt chương trình cắt, người sử dụng có thể lựa chọn chế độ cắt. Trong chế độ cắt tự động, máy cưa sẽ chạy về gốc tọa độ, bộ cấp phôi được điều khiển bởi hệ thống thủy lực sẽ đẩy phôi lên theo kích thước đã cài đặt, bộ kẹp phôi tiếp tục kẹp phôi và motor chính được khởi động để cưa theo tốc độ ăn dao đã cài đặt. Sau đó, các chu kỳ cắt được lặp lại một cách tự động. Trái lại, trong chế độ cắt tay, máy cưa sẽ dừng lại sau một chu kỳ cắt.
- Hệ thống làm mát và làm sạch bao gồm motor bơm làm mát, nước làm mát và bánh cước. Trong quá trình cắt, lưỡi cưa sinh nhiệt và chịu mài mòn mạnh mẽ. Hệ thống làm mát giúp làm mát lưỡi cưa, bôi trơn và gia tăng tuổi thọ của lưỡi cưa. Các bavia bám trên răng lưỡi cưa được các bộ phận làm sạch loại bỏ.
Ưu điểm của máy cưa vòng SEIKI 330B
- Máy cưa vòng Seki cung cấp những lợi ích vượt trội đáng chú ý:1. Hiệu suất cao và chất lượng cắt: Kết quả cắt của máy cưa vòng rất ổn định, không có bavia, cho phép cắt sâu hơn so với các loại máy cưa khác.2. Tuổi thọ và độ bền: Máy cưa vòng có tuổi thọ lâu bền, sử dụng được tần suất liên tục mà không gặp sự cố.3. Tiện ích và tiết kiệm: Vận hành máy cưa vòng không gây ồn và bụi, so với các dòng máy cắt khác như máy cắt sắt hay máy cưa đĩa, máy cưa vòng hoạt động êm ái, mang lại sự thoải mái cho người sử dụng trong quá trình làm việc.
4. Tăng năng suất: Máy cưa vòng cho phép cắt hàng loạt nhiều ống kim loại trong một lượt cắt, tiết kiệm thời gian và công sức mà vẫn đảm bảo hiệu quả công việc.
5. Đơn giản và tiện lợi: Không cần người dùng cầm máy hay giám sát liên tục, chỉ cần cố định đường cắt và thiết lập máy, người dùng có thể dễ dàng hoàn thành công việc một cách hiệu quả.
6. Hiệu suất chi phí: Máy cưa vòng có tốc độ cắt nhanh hơn so với các phương pháp cắt truyền thống, mang lại mặt cắt đẹp và giảm chi phí sử dụng với chi phí bảo trì bảo dưỡng thấp.
Với những đặc tính này, máy cưa vòng Seki không chỉ là sự lựa chọn lý tưởng cho sản xuất công nghiệp mà còn là giải pháp tối ưu để nâng cao hiệu quả và tiết kiệm chi phí trong quá trình sản xuất.
Hướng dẫn bảo trì và bảo dưỡng máy cưa vòng SEIKI 330B
Công ty Hồ Gia Phát với hơn 20 năm trong lĩnh vực có đội ngũ kỹ thuật với trình độ chuyên môn cao, am hiểu các dòng máy cưa giúp quý khách dễ dàng sử dụng, cung cấp kỹ thuật vận hành máy, kỹ thuật bảo trì, bảo dưỡng.
Một số danh mục được thay thế định kỳ
Dầu hộp số: Thay lần đầu sau 6 tháng đầu sử dụng, sau đó thay định kỳ hàng năm. Dầu hộp số phải có độ dầu 60 hoặc 90 theo tiêu chuẩn.
Dầu làm mát: Dầu làm mát được chạy tuần hoàn trong quá trình sử dụng. Để đàm bảo tuổi thọ của lưỡi cưa, dầu làm mát phải được thay định kỳ mỗi 4-6 tháng 1 lần.
Các khớp: Mỗi khớp động được tra mỡ bò định kì 3 tháng 1 lần.
Kiểm tra dầu thủy lực, tra thêm hoặc thay mới nếu dầu quá bẩn, kiểm tra vệ sinh lọc nhớt.
Công ty Hồ Gia Phát luôn hỗ trợ, kiểm tra và bảo dưỡng định kỳ. Vệ sinh ben thủy lực, ty ben thủy lực, kiểm tra rò rỉ dầu hàng tuần.
Thông tin khác
- Sản phẩm phân phối chính hãng.
- Bàn giao và nghiệm thu sản phẩm tại kho bên mua.
- Thời gian giao hàng nhanh chóng.
- Tất cả các sản phẩm được bảo hành 12 tháng.
- Lỗi kỹ thuật do nhà sản xuất được bảo hành, bảo trì miễn phí.
- Chế độ bảo hành, bảo trì nhanh chóng.
